使用擠壓絲攻擠壓絲錐加工，不會(huì)產(chǎn)生切屑，而且壽命良好。還具有很多的優(yōu)勢(shì)，至于優(yōu)點(diǎn)和需要留意的部分我們一起來(lái)看看。

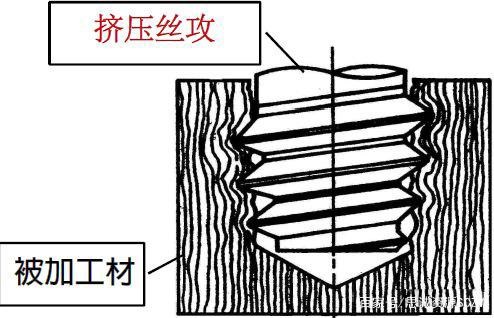

擠壓絲攻是利用塑性加工原理將內(nèi)螺紋壓塑成形。下圖為利用擠壓絲攻壓塑出內(nèi)螺紋的剖面圖。利用絲攻的牙頂擠壓成為內(nèi)螺紋牙谷部分，受擠壓的材料往上塑形成為內(nèi)螺紋內(nèi)徑，形成牙山形狀。

擠壓絲攻擠壓絲錐主要的特點(diǎn)[與切削絲攻比較]◆加工時(shí)絲攻無(wú)切削排除。因?yàn)闆](méi)有

產(chǎn)生切削的關(guān)系，所以也適合立式盲孔加工用?！舨灰渍蹞p因不需要排屑用溝槽，因此螺絲攻的芯徑較大，也無(wú)切屑干擾，所以不易折損?！魞?nèi)螺紋內(nèi)徑（中徑）精度高因內(nèi)螺紋是以擠壓塑形而成，所以內(nèi)螺紋表面光滑，中徑尺寸穩(wěn)定。◆攻牙效率高使用壽命長(zhǎng)不具有會(huì)因?yàn)榍邢鞫ズ牡牡度?，因此比切削絲攻更適合高速加工，且使用壽命也比較長(zhǎng)。若施以氧化，氮化，TiN,TiCN處理等表面處理，其使用壽命可大幅度提升。

擠壓絲攻擠壓絲錐使用時(shí)注意的事項(xiàng)

◆攻牙扭力比切削是絲攻大2~3倍。請(qǐng)確認(rèn)機(jī)器動(dòng)力。另外，請(qǐng)確保工件加工過(guò)程中夾持穩(wěn)定?！魞H限于加工具延展性的材料。一般的鋁合金和鋼材加工是沒(méi)有問(wèn)題的。鑄鐵就不適用硬度超過(guò)HRC35的調(diào)質(zhì)鋼和高硬度鋼材加工上就會(huì)有點(diǎn)困難了?！粝驴讖降恼`差范圍需控制在牙距的5%以內(nèi)，比切削絲攻更需嚴(yán)格管理下孔徑。例） M6×1的擠壓絲攻、公差：要求下孔50m左右?！邢鹘z攻的公差在236μm(0.236mm)左右◆與切削絲攻加工相比，內(nèi)螺紋孔面易產(chǎn)生毛邊，因此要依狀況，在孔面施行倒角加工。◆右圖內(nèi)螺紋牙頂上，會(huì)產(chǎn)生U字形狀缺口，稱為「牙口」，使用切削絲攻則不會(huì)有此情形。在適當(dāng)范圍內(nèi)的牙口，是不會(huì)影響影響內(nèi)螺紋的機(jī)能。
